電磁流量表接線圖
點擊次數：2118 發布時間：2021-09-10 03:08:44
電磁流量表數字通訊接口及接線
RS-232C 接口：按 IEEE RS-232C 接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口?？芍С?MODBUS 協議 RTU 格式。
RS-485 接口：按 IEEE RS-485 接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口。可支持 MODBUS 協議 RTU 格式和 PROFIBUS-DP 通訊方式。
1.1.1 RS232 接線，如下圖所示：
1.1.2 RS485 接線
1.1.1.1 非電氣隔離方式接線
一體轉換器接線（非電氣隔離方式）

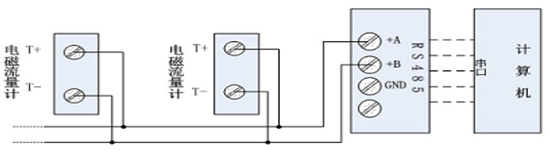

分體轉換器接線（非電氣隔離方式）
1.1.2.2 帶光電隔離方式接線（包括 MODBUS 和 PROFIBUS-DP 通訊）

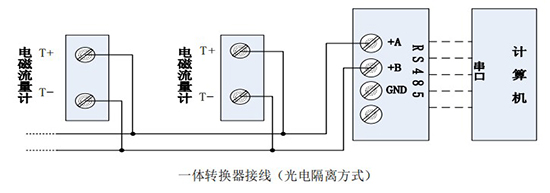

一體轉換器接線（光電隔離方式）
分體轉換器接線（光電隔離方式）
1.1.3 HART 通訊手操器與電磁流量計的連接
手操器與電磁流量計連接如下圖所示：
說明：
1）手操器并聯在電磁流量計電流輸出的負載兩端沒有*性；
2）回路中的電阻應大于 200Ω ，小于 500Ω ；
3）手操器不能串入電流回路。
注意：電磁流量計用手操器設置參數，通訊地址為非 0 值，波特率為 14400。若儀表通訊方式、地址及波特率設置不正確，手操器將不能設置參數！
